Aksiyel Fanlar
THGT

THGT

> Resim İndir

THGT

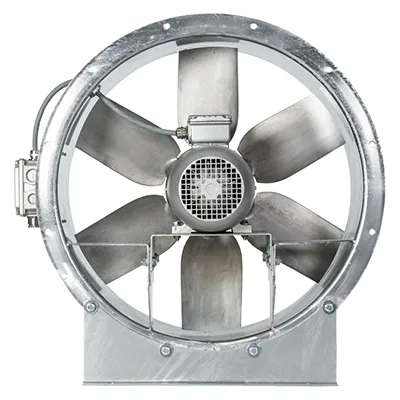

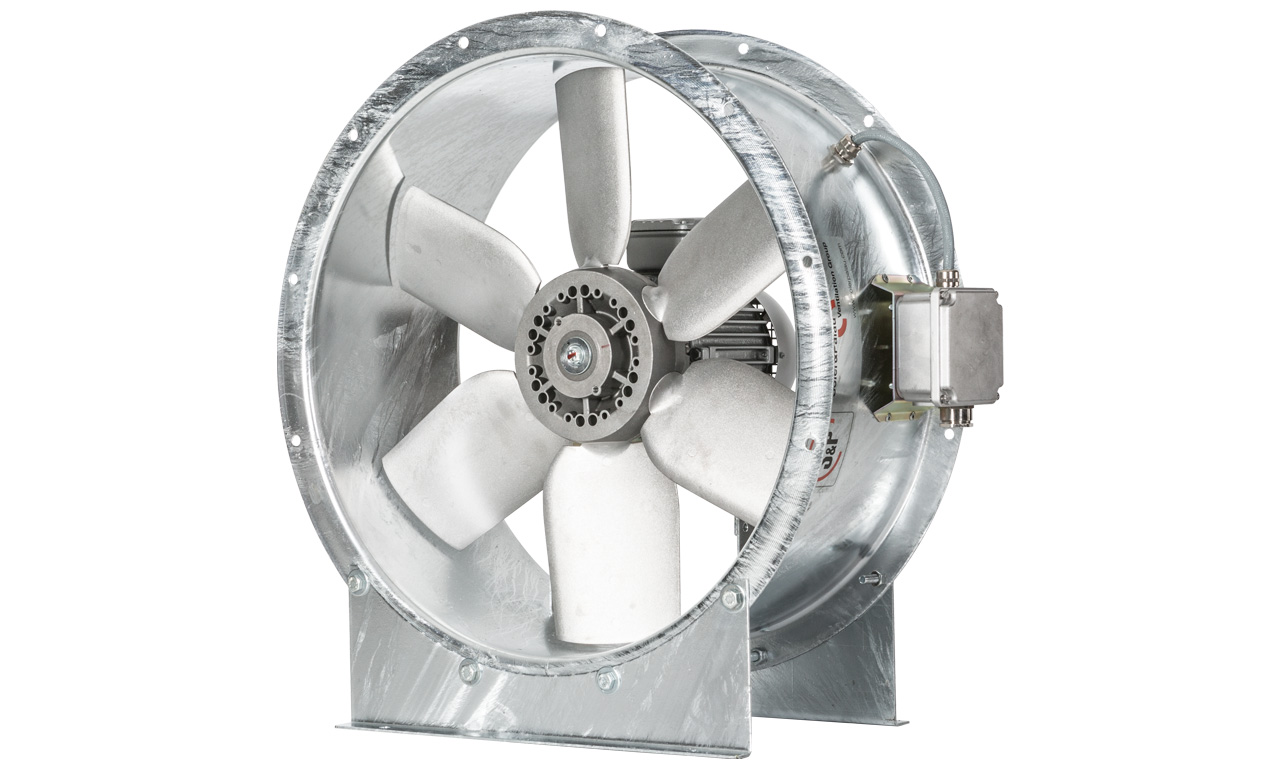

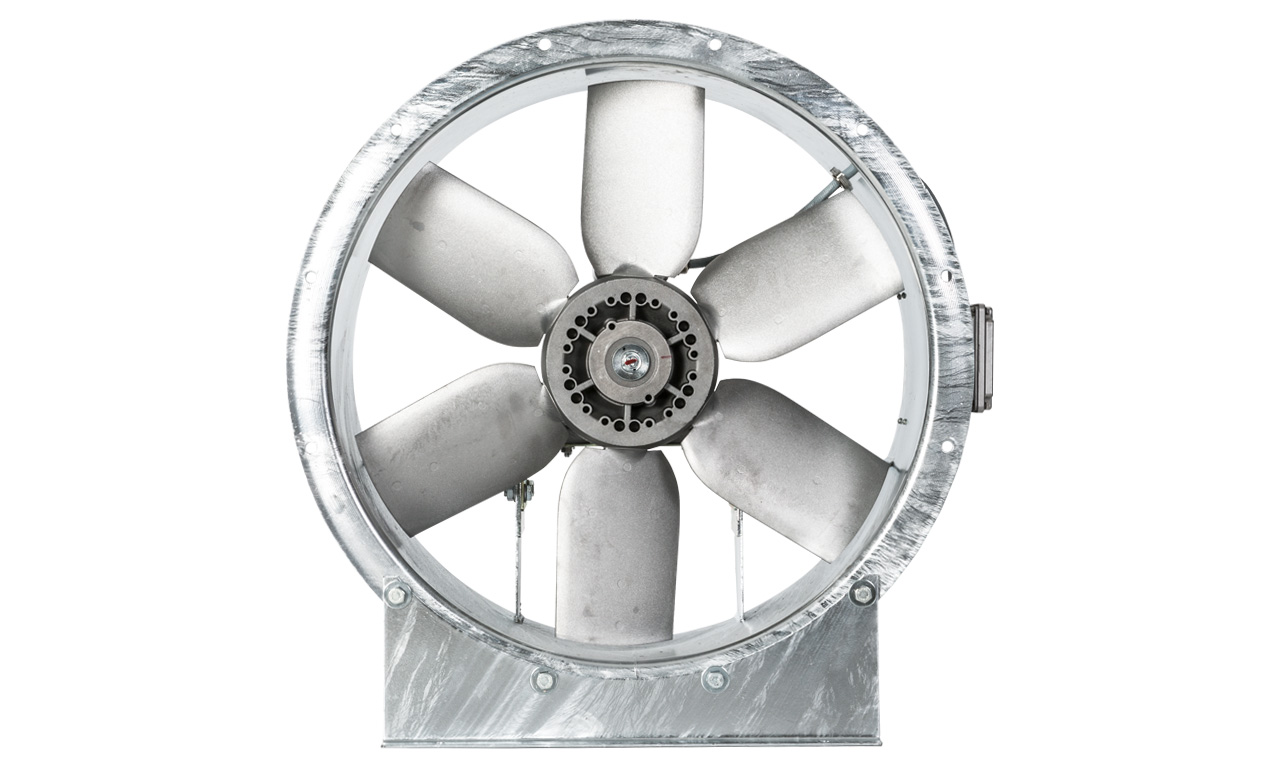

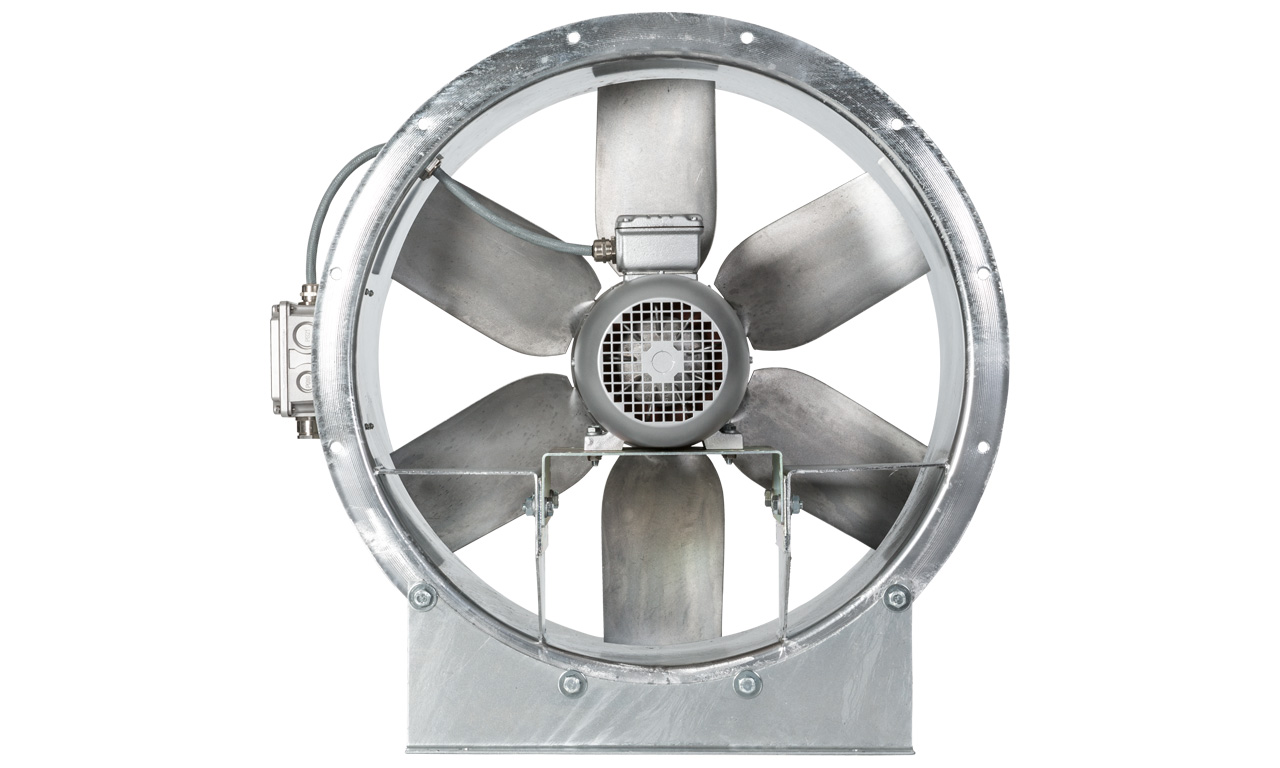

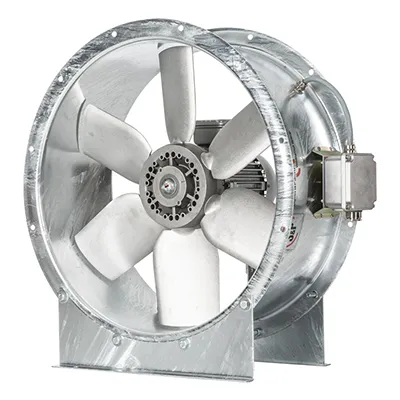

THGT serisi silindirik gövdeli aksiyel fanlar duman egzozu için tasarlanmıştır.
Fanların gövdesi korozyona dayanıklı sıcak daldırma galvanizli çelik sacdan, açıları ayarlanabilen kanatlar ise alüminyum pres dökümden üretilmiştir.
Fanlar istek üzerine kısa veya uzun gövdeli üretilebilir, terminal kutusuna ya da bakım kapağına sahip olarak temin edilebilir.
Seride 2.000 – 280.000 m³/h arasında debi değeri ve Ø400 – 1600 mm arasında çap seçenekleri sunan 13 farklı model bulunmaktadır.
Ayrıca fanlar kanat açılarının, gövde boyutlarının, terminal ve bakım kapağı seçeneklerinin özelleştirebilir olması sebebiyle binlerce farklı versiyonda üretilebilir.
Kanatlar; çelik sacdan mamül taşıyıcı fan göbeği üzerine sıkıştırılarak monte edilmiştir.
Tüm modellerin kısa ve uzun (L) gövdeli versiyonları mevcuttur.
Yatay ve dikey montaja uygundur. Detaylar için

THGT

THGT serisi kanat açısı ayarlanabilir, silindirik gövdeli aksiyal fanlar yangın koşullarında duman boşaltmak için tasarlanmıştır ve F400-120, F300/F200-120 özellikleri CE belgelidir.
Tüm modellerde gövdeler levha çelikten silindirlenerek yapımı tamamlanıp korozyona karşı sıcak daldırma galvanizlenmiştir.
Tüm F400-120 modellerde her biri ayrılabilir özellikte, yüksek kaliteli alüminyum döküm fan kanatları 2 kutuplu dışında, 400 den 630 a kadar alüminyum enjekte döküm göbek üzerine, 710 dan 1250 çapa kadar preslenmiş çelik göbek üzerine sıkıştırılarak sabitlenmiştir.
F300-120 ve F200-120 modeller 400 den 800 çapa kadar alüminyum enjekte döküm, 900 den 1600 çapa kadar preslenmiş çelik göbeklidir.
2 kutuplu F400-120 model fan rotoru tek parça alüminyum dökümdür.
Uzun gövdeli 2 kutuplu F400-120 dışında tüm modeller uzun ya da kısa gövdeli olarak seçilebilir.

Kısa gövde versiyonlar:
- (C) Standart.
- (CK) Bağlantı kolaylığı için harici bir terminal kutusu içerir.

Uzun gövdeli versiyonlar:
- (LK) Bağlantı kolaylığı için harici bir terminal kutusu ve pervane dönüşünü kontrol etmek için bir gözetleme deliği içerir.
- (LP) Motora kolay erişim için bir bakım kapağı içerir.
- (LPK) Hem harici terminal kutusunu hem de bakım kapağı içerir.

Fanlar yatay ve dikey montaja uygundur.

Kurulum için en uygun konfigürasyonları seçmek için EasyVent'i ziyaret edin ve ilgili veri sayfalarını edinin.

Motor
Modele bağlı olarak:
- 2, 4 veya 6 kutuplu trifaze motorlar.
- Trifaze iki hızlı motorlar, 2/4, 4/8, 4/6 veya 6/12 kutuplu.
F300-120 ve F400-120 motorlar IP55, H sınıfı izolasyona sahiptir.

Elektrik malzemeleri:
 Trifaze 220-240/380-415-50/60Hz* 3 kW'a kadar.
 Daha yüksek güçlü motorlar ve iki hızlı motorlar için üç fazlı 380-415V-50Hz.

(Özellik tablosuna bakın).

(*EasyVent'te 60Hz versiyonları mevcuttur.)

İnvertör kontrolüne uygun motorlar.



Özellikler

  • S1 ve S2 onaylı motor

    F400-120, F300-120 veya F200-120 sertifikalı motorların sürekli (S1) ve acil durum (S2) çalışması onaylıdır

  • Korozyon direnci

    Çelik saçtan fan gövdesi korozyon direnci için sıcak daldırma galvanizlenmiştir

  • Motor taşıyıcısı

    400 den 800 çapa kadar bütün F400-120, F300-120 ve F200-120 modeller kaynaklı çelik saçtandır

  • Aerodinamik motor taşıyıcısı

    900 -1250 çap aralığındaki aerodinamik tasarımlı motor taşıyıcısı hava akış verimini artırır

  • Dinamik olarak dengelenmiş rotor

    ISO 1940 Standardına göre dinamik olarak dengelenmiş rotor titreşimsiz bir çalışma sağlar

  • Daha yüksek basınç için geniş kanat tasarımı

    Geniş kanat tasarımı en yüksek verimli hava akış performansı sağlar

  • Bağlantı kutusu

    Dıştan bağlantı kutusu elektrik bağlantısını kolaylaştırır. (Uzun gövdeli seçenekler için)
