Aksiyel Fanlar
TGT

TGT

> Resim İndir

TGT

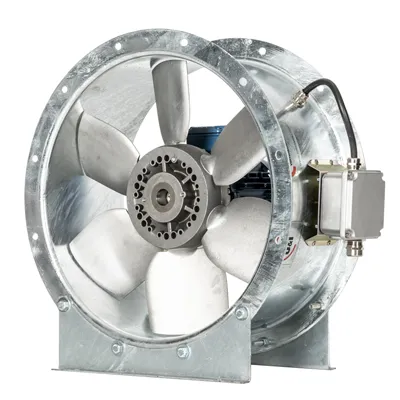

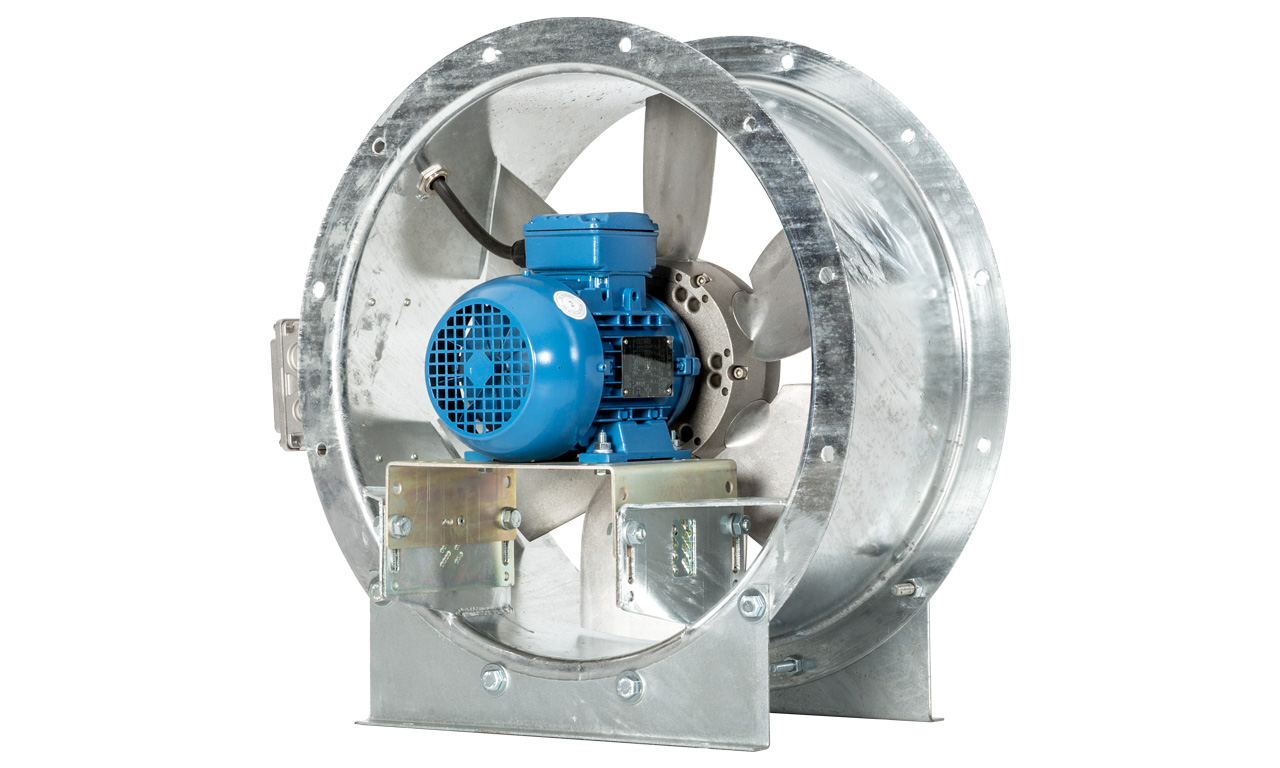

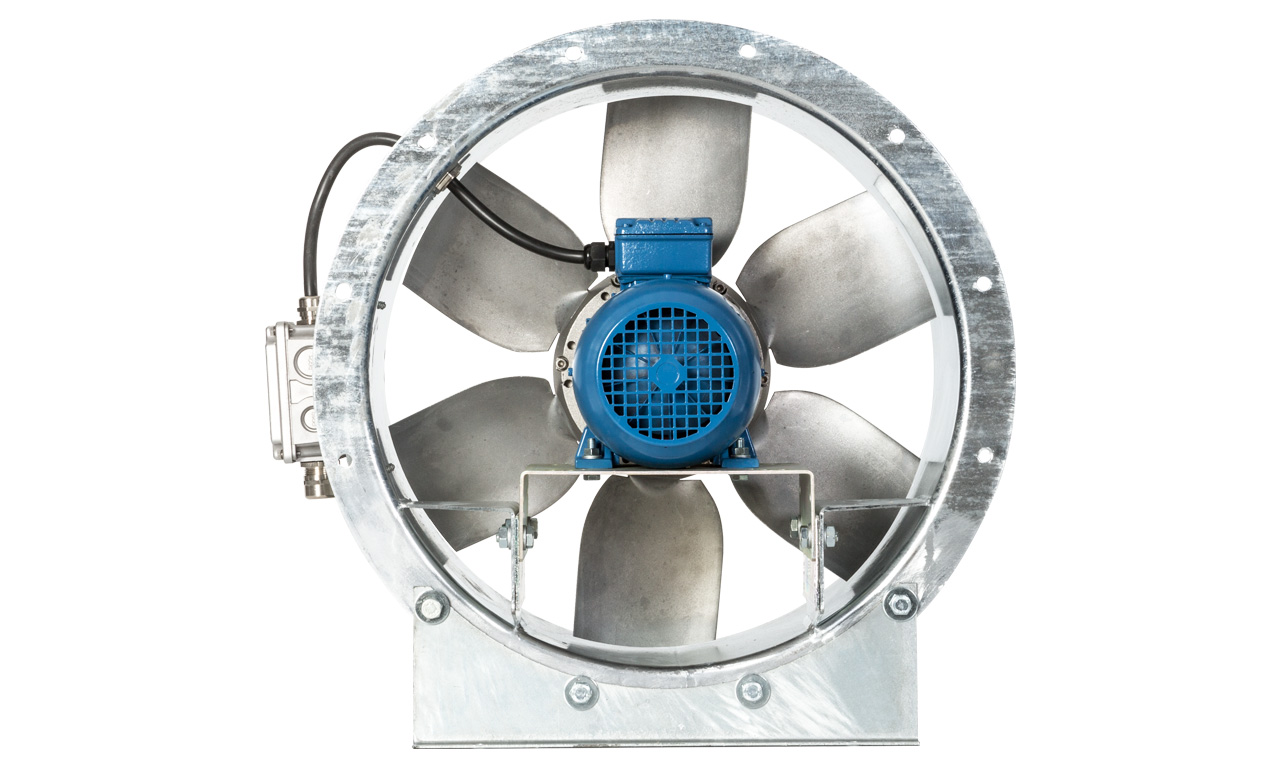

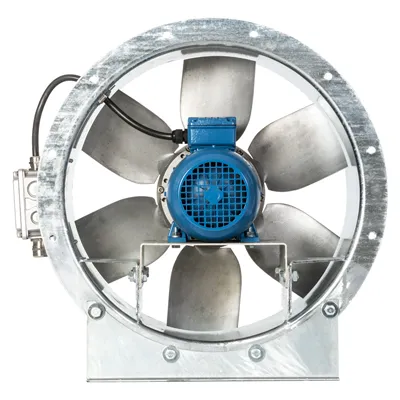

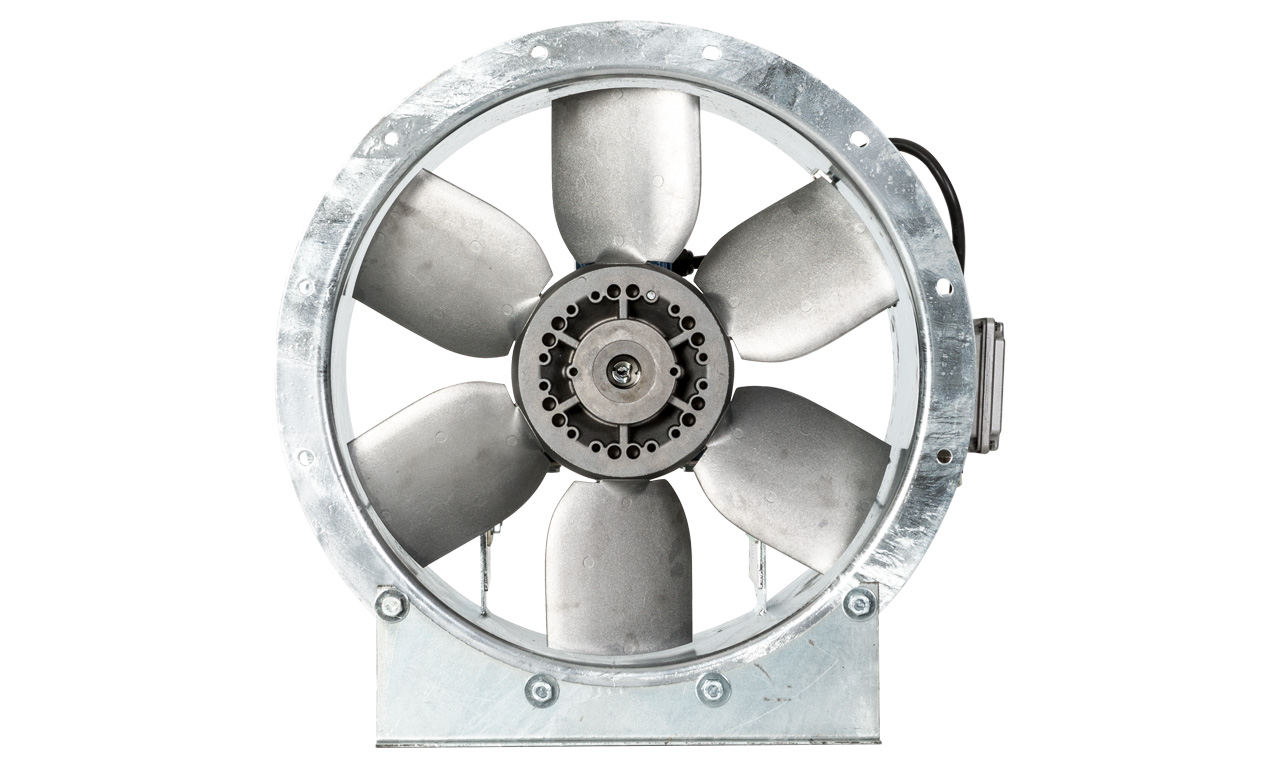

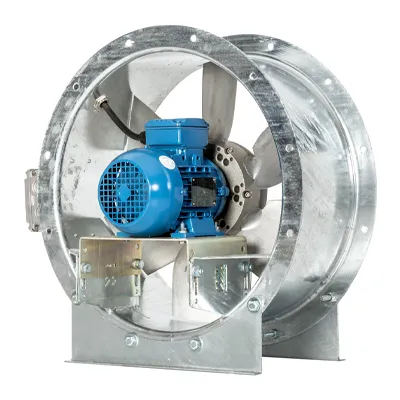

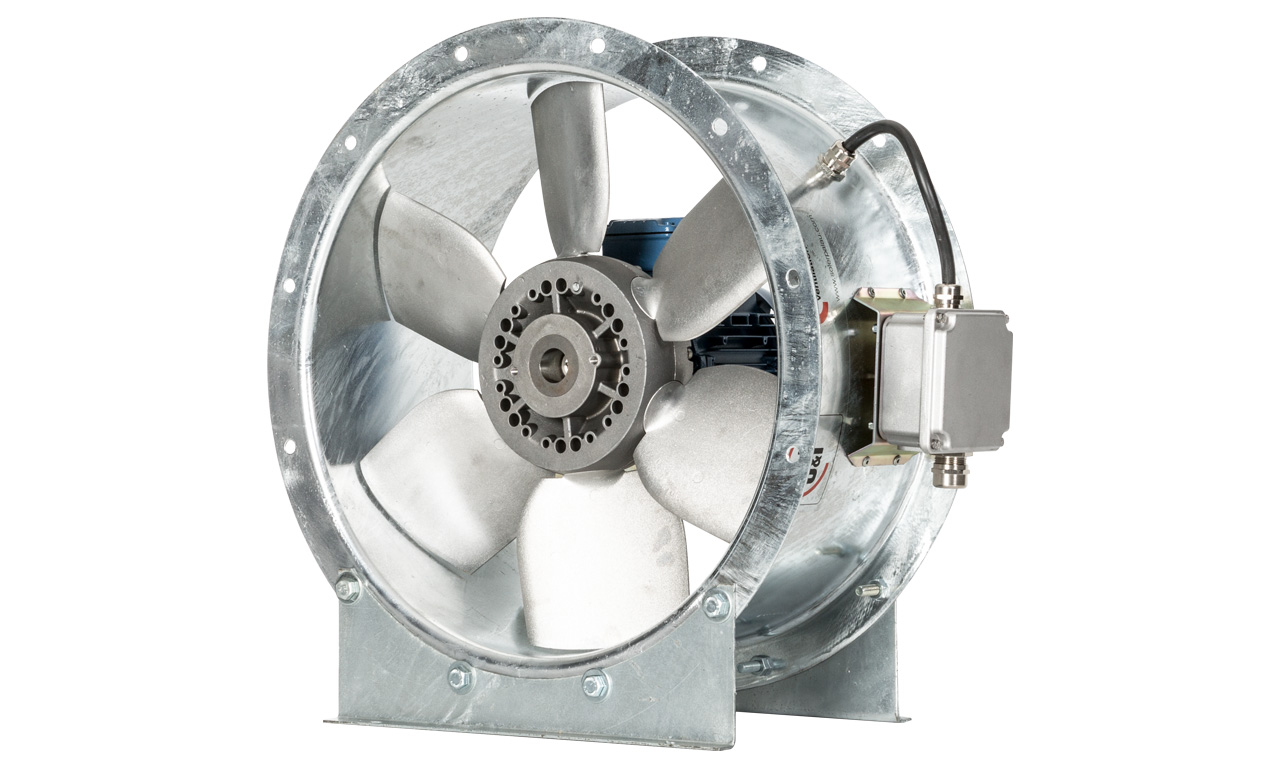

TGT serisi silindirik gövdeli aksiyel fanların gövdesi korozyona dayanıklı sıcak daldırma galvanizli çelik sacdan, açıları ayarlanabilen kanatlar ise alüminyum pres dökümden üretilmiştir.
Fanlar istek üzerine kısa veya uzun gövdeli üretilebilir, terminal kutusuna ya da bakım kapağına sahip olarak temin edilebilir.
Seride 2.000 – 350.000 m³/h arasında debi değeri ve Ø400 – 1600 mm arasında çap seçenekleri sunan 13 farklı model bulunmaktadır.
Ayrıca fanlar kanat açılarının, gövde boyutlarının, terminal ve bakım kapağı seçeneklerinin özelleştirebilir olması sebebiyle binlerce farklı versiyonda üretilebilir.
Yatay ve dikey montaja uygundur. Detaylar için

TGT

TGT serisi fanlar aerofoil kanatlı, kanat açısı ayarlanabilir, silindirik gövdeli aksiyal fanlardır.

Tüm modellerde gövdeler levha çelikten silindirlenerek yapımı tamamlanıp korozyona karşı sıcak daldırma galvanizlenmiştir.

Tüm modellerde her biri ayrılabilir özellikte, yüksek kaliteli alüminyum döküm fan kanatları preslenmiş çelik göbek üzerine sıkıştırılarak sabitlenmiştir.

Tüm modeller uzun ya da kısa gövdeli olarak seçilebilir.


Kısa gövde versiyonlar:

- (C) Standart.

- (CK) Bağlantı kolaylığı için harici bir terminal kutusu içerir.


Uzun gövdeli versiyonlar:

- (LK) Bağlantı kolaylığı için harici bir terminal kutusu ve pervane dönüşünü kontrol etmek için bir gözetleme deliği içerir.

- (LP) Motora kolay erişim için bir bakım kapağı içerir.

- (LPK) Hem harici terminal kutusunu hem de bakım kapağı içerir.


Fanlar yatay ve dikey montaja uygundur.


Kurulum için en uygun konfigürasyonları seçmek için EasyVent'i ziyaret edin ve ilgili veri sayfalarını edinin.


Motor

Modele bağlı olarak:

- 2, 4 veya 6 kutuplu trifaze motorlar.

- Trifaze iki hızlı motorlar, 2/4, 4/8, 4/6 veya 6/12 kutuplu.

F300-120 ve F400-120 motorlar IP55, H sınıfı izolasyona sahiptir.


Elektrik malzemeleri:

 Trifaze 220-240/380-415-50/60Hz* 3 kW'a kadar.

 Daha yüksek güçlü motorlar ve iki hızlı motorlar için üç fazlı 380-415V-50Hz.


(Özellik tablosuna bakın).


(*EasyVent'te 60Hz versiyonları mevcuttur.)


İnvertör kontrolüne uygun motorlar.

Özellikler

  • Korozyon direnci

    Çelik saçtan fan gövdesi korozyon direnci için sıcak daldırma galvanizlenmiştir

  • Motor taşıyıcısı

    400 den 800 çapa kadar modeller kaynaklı çelik saçtandır

  • Aerodinamik motor taşıyıcısı

    900 -1250 çap aralığındaki aerodinamik tasarımlı motor taşıyıcısı hava akış verimini artırır

  • Dinamik olarak dengelenmiş rotor

    ISO 1940 Standardına göre dinamik olarak dengelenmiş rotor titreşimsiz bir çalışma sağlar

  • Daha yüksek basınç için geniş kanat tasarımı
    Geniş kanat tasarımı en yüksek verimli hava akış performansı sağlar. F400-120: Yapılandırma 1: 400 den 630 a kadar modeller. Yapılandırma 2: 710 dan 1250 ye adar modeller. F400-120 / F300-120: Yapılandırma 1: 400 den 800 e kadar modeller. Yapılandırma 2: 900 dan 1250 ye kadar modeller

  • Bağlantı kutusu

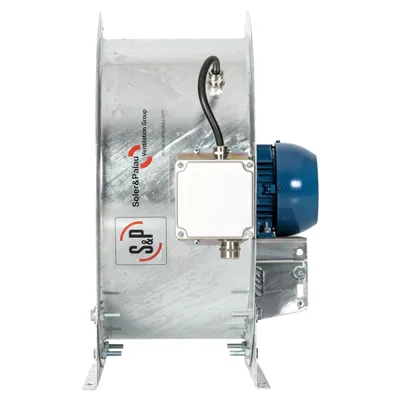

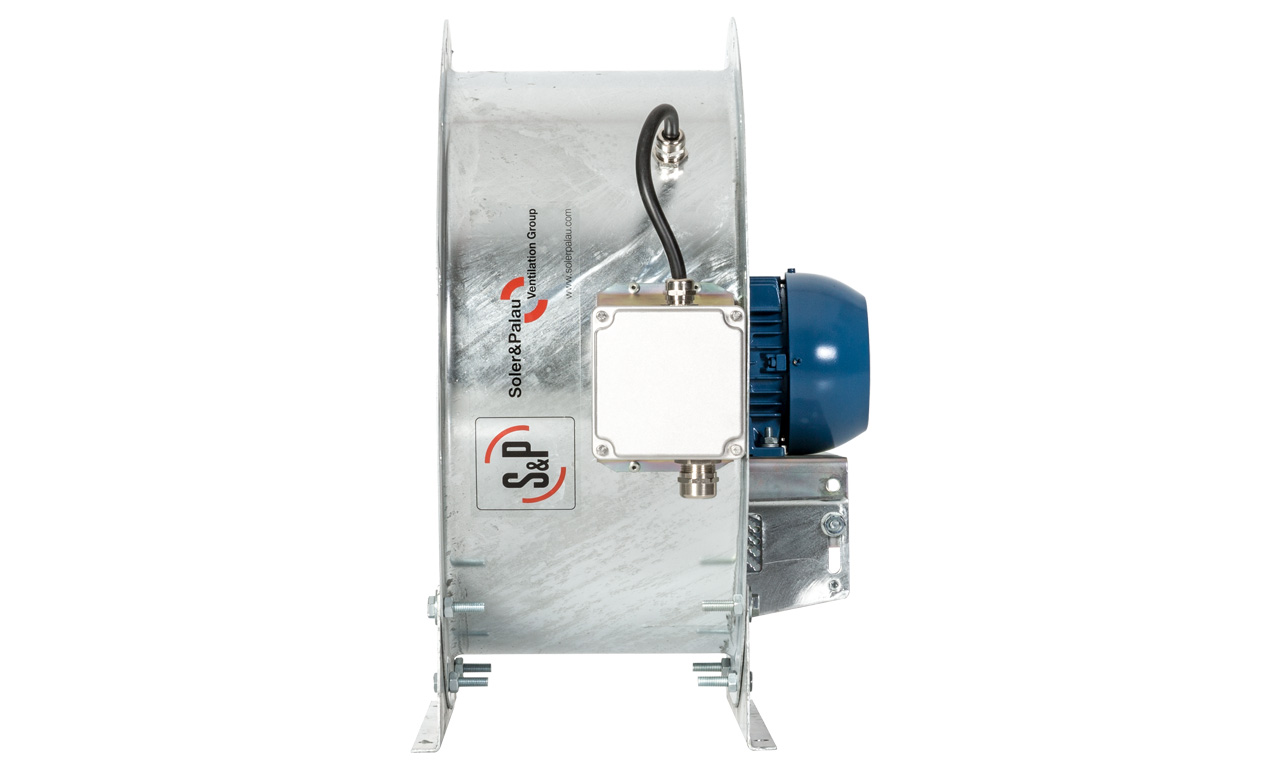

    Dıştan bağlantı kutusu elektrik bağlantısını kolaylaştırır. (Uzun gövdeli seçenekler için)
