Hücreli Aspiratörler
CVHT

CVHT

> Resim İndir

CVHT

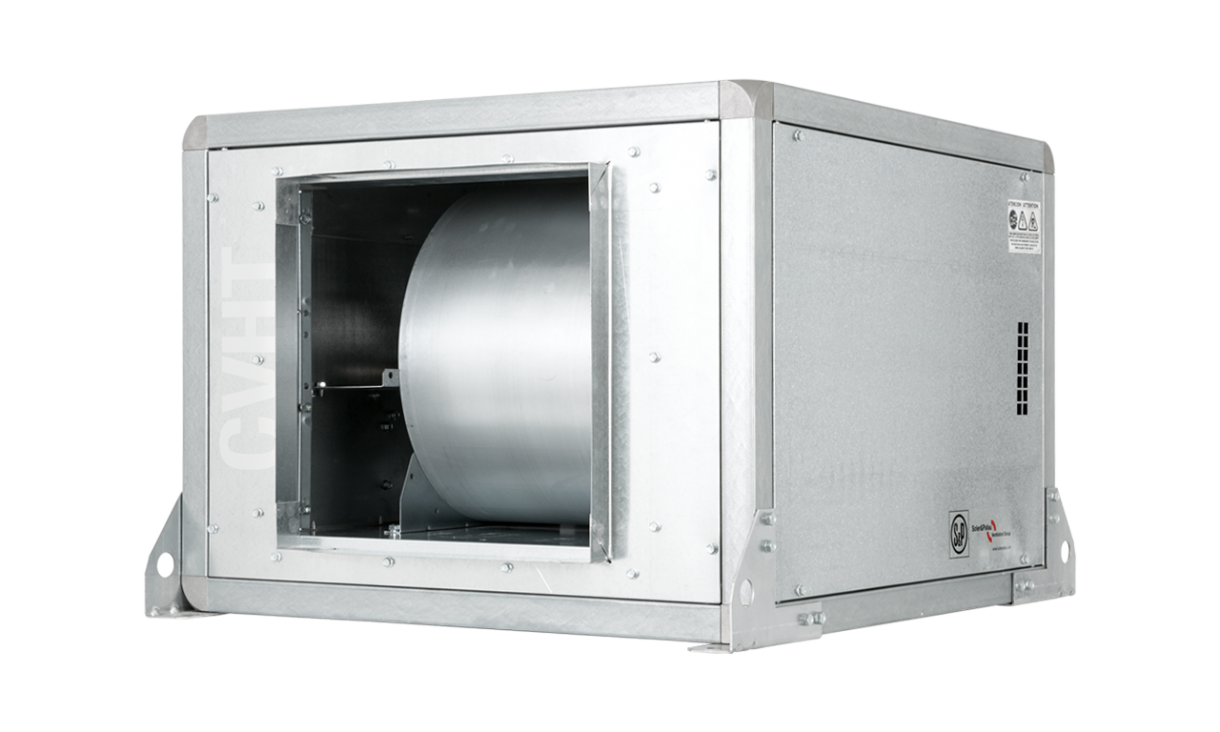

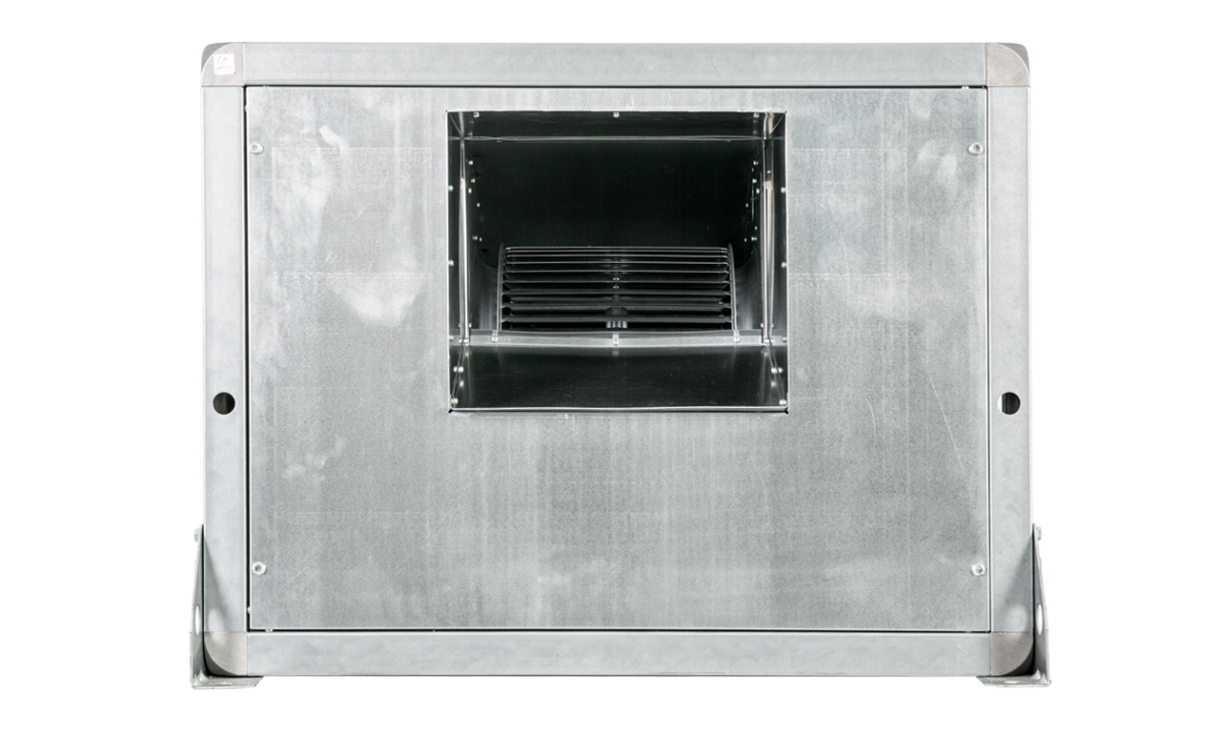

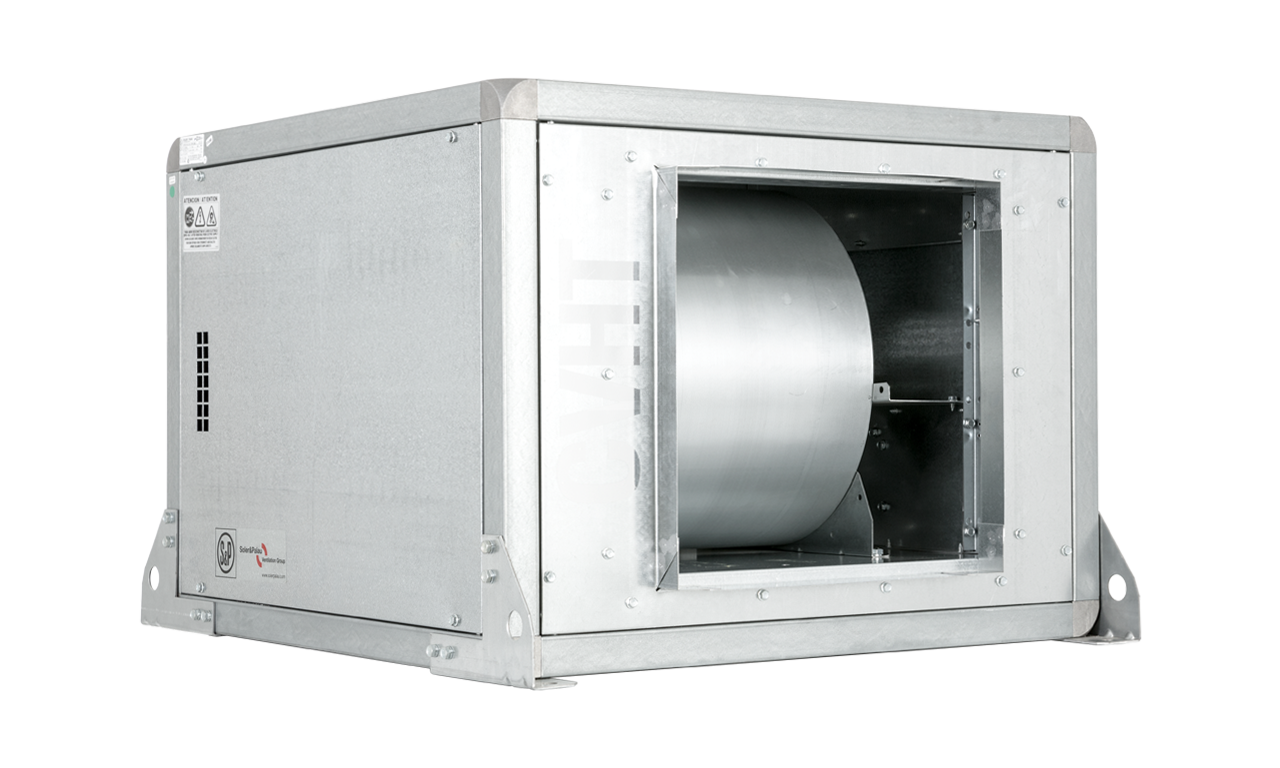

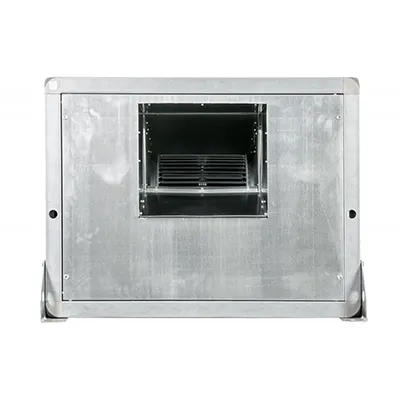

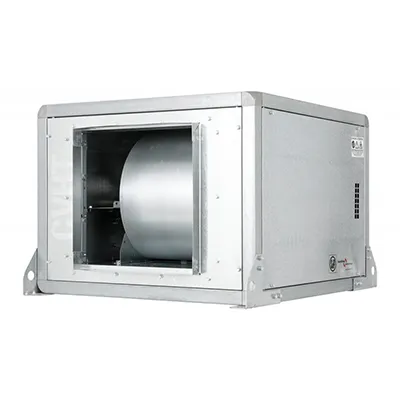

CVHT serisi kayış kasnaklı sıcaklık dayanımlı hücreli fanların hücresi yüksek kaliteli galvaniz çelik sacdan üretilmiştir.

Öne eğimli ve sık kanatlı olan fanların kayış kasnak tertibatı hava akımının dışındadır.

Seride 4.400 – 57.000 m³/h arasında debi değeri sunan yüzlerce farklı model bulunmaktadır.

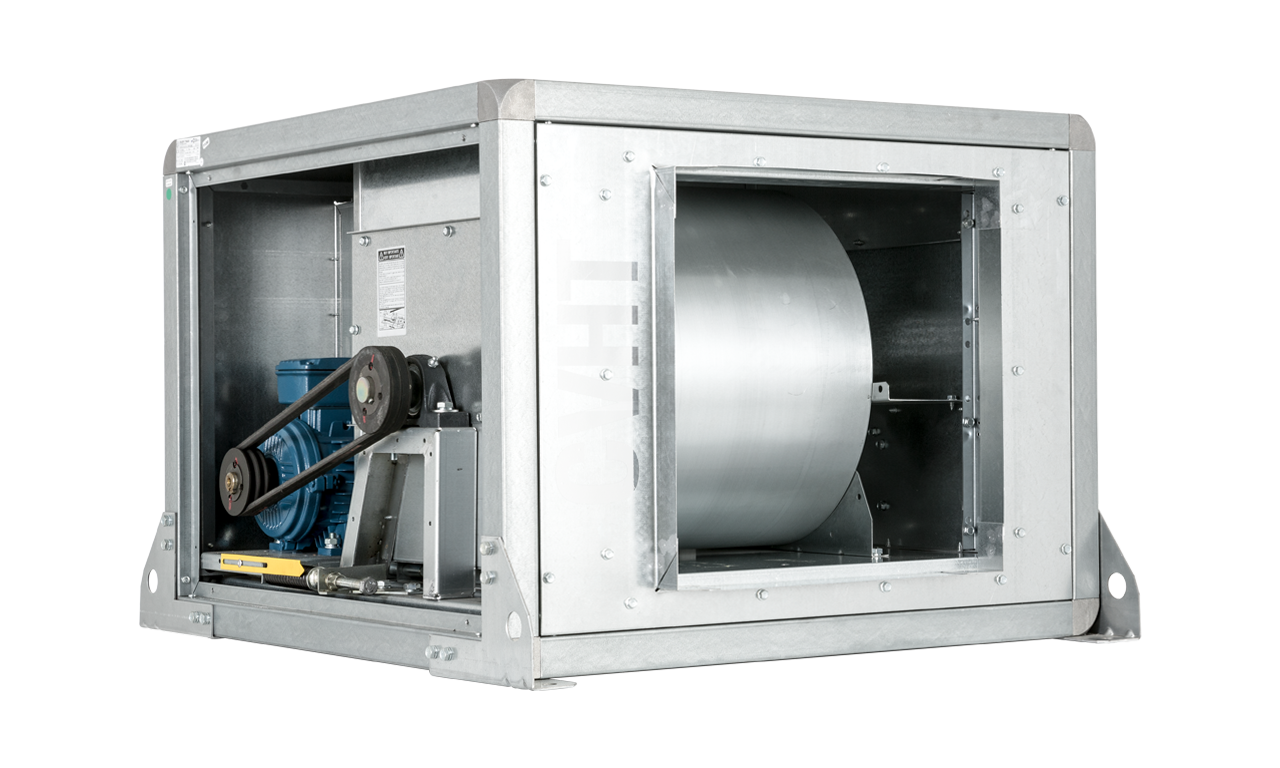

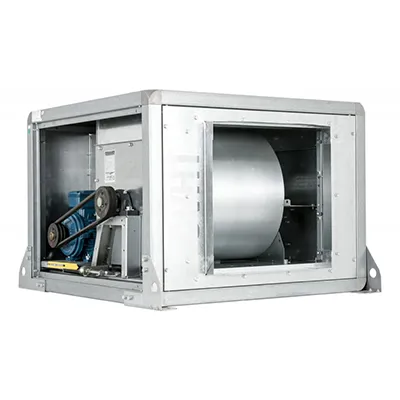

Hücrenin içerisinde yer alan fan motoru, kayışa en uygun gerginliği sağlamak amacıyla dizayn edilmiş, özel bir kaidenin üzerine monte edilmiştir.

Kayış kasnak tertibatı, fanın atış ağzı tarafından bakıldığında hücrenin sağ tarafındadır.

Detaylar için

CVHT

CVHT serisi kayış kasnaklı hücreli fanlar, 400°C sıcaklığındaki havayı 2 saat boyunca tahliye edebilecek şekilde özel olarak dizayn edilmiştir.
F400-120 özelliği CE işaretlidir ve sertifikalandırılmıştır.
Fan hücresi, yüksek kaliteli galvaniz çelik sacdan mamuldür.
Tüm modellerde fanlar, kayış kasnak tahrikli, öne eğimli ve sık kanatlıdır.
Kayış Kasnak tertibatı hava akımı bölgesinin dışındadır.
Hücrenin içerisinde yer alan fan motoru, kayışa en uygun gerginliği sağlamak amacıyla dizayn edilmiş, özel bir kaidenin üzerine monte edilmiştir.
Standart olarak yatay atışlı (Kod H) üretilmektedir.
Dikey atışlı (Kod V) modelleri de mevcuttur.
Kayış kasnak tertibatı, fanın atış ağzı tarafından bakıldığında hücrenin sağ tarafındadır.

Motor
Tüm motorlar IP55, F sınıfı yalıtımlıdır.
Elektrik girişi:
 Trifaze 230/400V-50Hz, 4 kW’a kadar.
400/690V-50Hz, daha yüksek güçler için.
 (Özellikler tablosuna bakınız)

Opsiyonel Olarak
Motor, kayış ve kasnağın sol tarafa yerleştirildiği model (TI versiyonu).
 Çift devirli motorlar (4/6 ve 4/8 kutuplu).
 Monofaze motorlar 230V-50Hz, 2.2 kW’a kadar.
 Monofaze motor (CVHB), 2.2 kW’a kadar.

Özellikler

  • Kolay Montaj

    Fanların tavana veya zemine montajını kolaylaştırmak için hücrelerin köşelerinde bağlantı pabuçları bulunmaktadır

  • Kompakt Tasarım

    Motor, fan hücresinin içindedir. Bu durum, boyutları daha ufak ve kompakt hale getirir

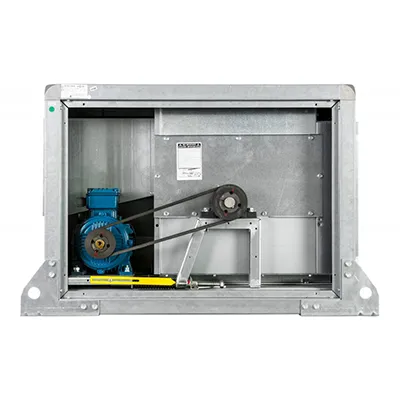

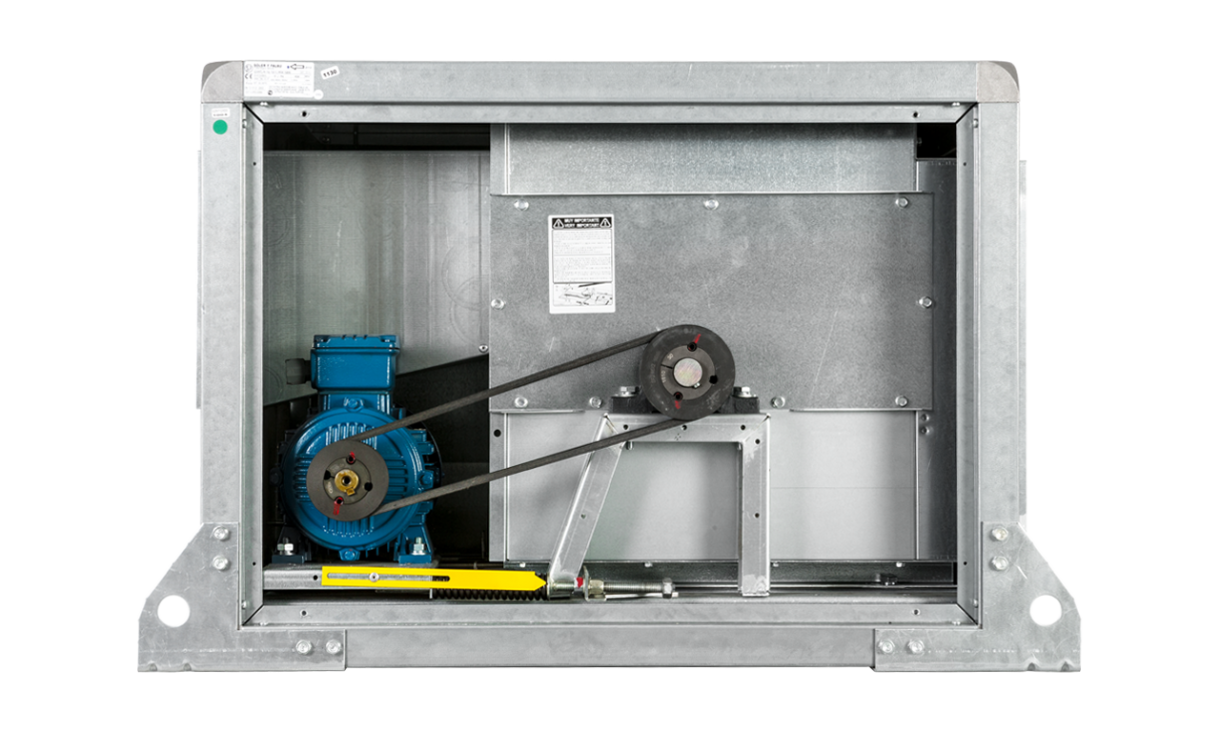

  • Otomatik Gergi Sistemi

    S&P’ye özeldir. Bakım gerektirmeksizin kayış gerginliğini garanti eder

  • Sağlamlık

    Yüksek yüzey kaliteli alüminyumdan mamul köşeler kabine sağlamlık kazandırmaktadır

Dokümanlar
  • KATALOG CVHT
  • KULLANIM KLAVUZU CVHT
