Aksiyel Fanlar
CHGT

CHGT

> Resim İndir

CHGT

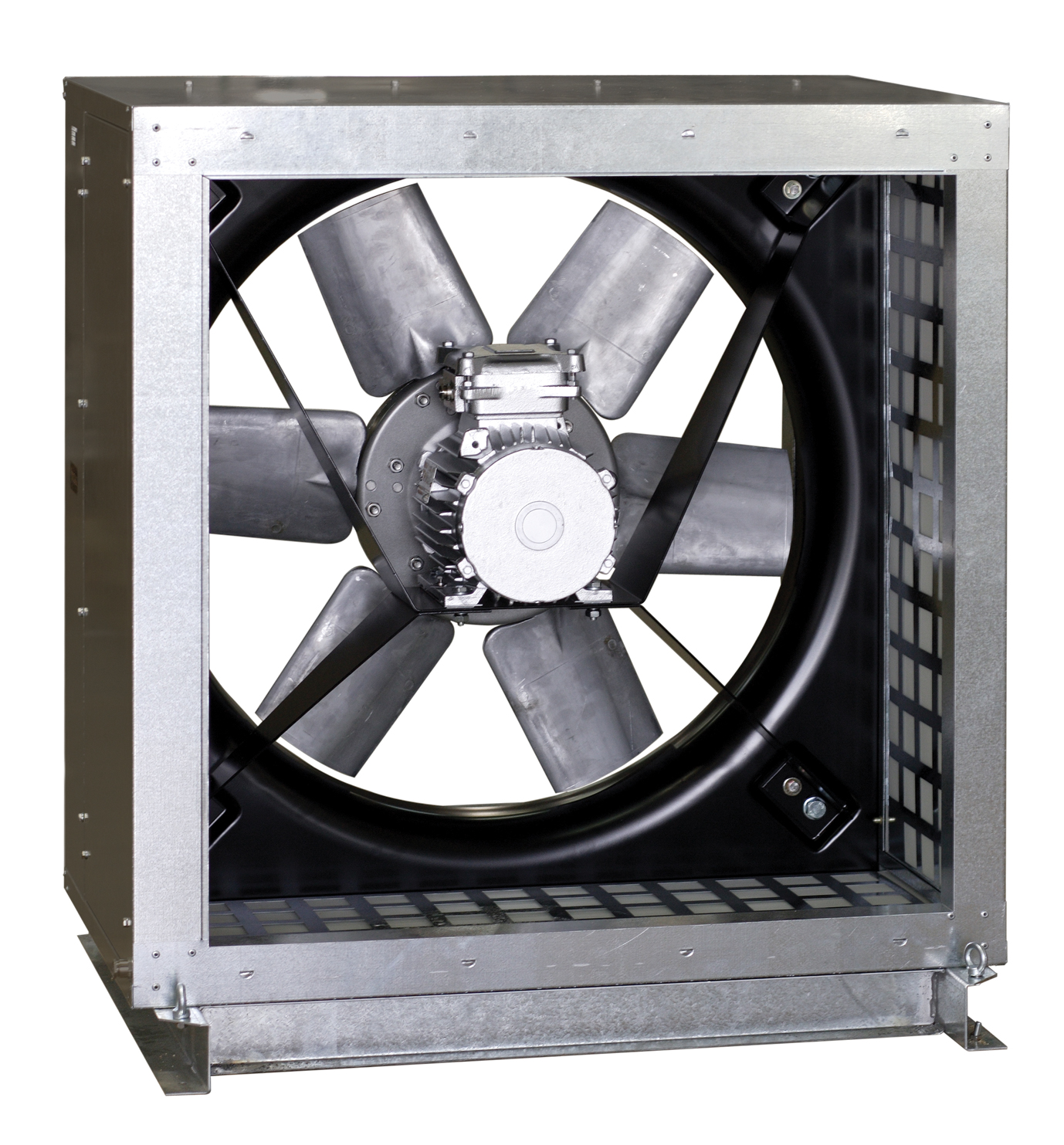

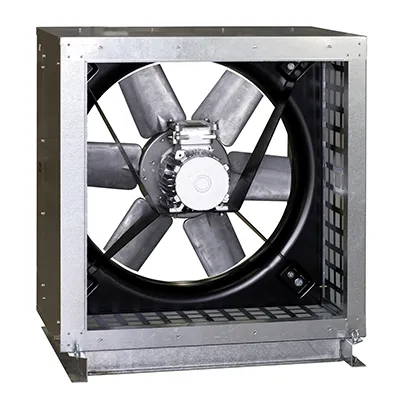

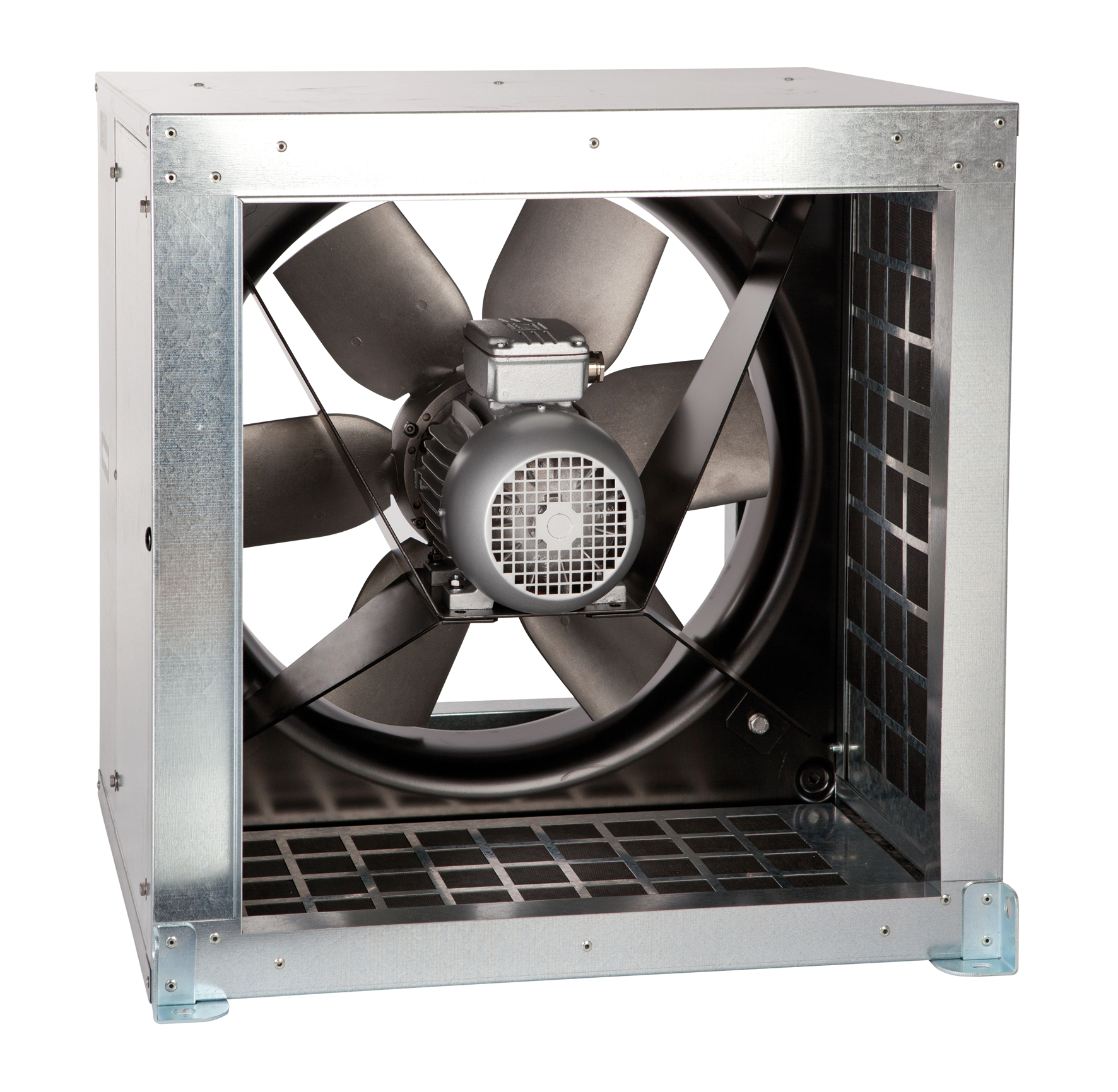

CHGT serisi kabin gövdeli aksiyel fanlar duman egzozu için tasarlanmıştır.
Fanların gövdesi yüksek kalite galvaniz çelik sacdan, açıları ayarlanabilen kanatlar ise alüminyum pres dökümden üretilmiştir.
Kabin gövdeleri 25 mm kalınlığında alev yürütmez cam yünü izolasyona (M0) sahiptir.
Seride 2.000 – 125.000 m³/h arasında debi değeri ve Ø400 – 1250 mm arasında çap seçenekleri sunan 11 farklı model bulunmaktadır.
Ayrıca fanlar kanat açılarının ayarlanabilir olması sebebiyle binlerce farklı versiyonda üretilebilir. Detaylar için

CHGT

Duman tahliyesi için tasarlanmış olan ve F400-120 ve F300-120 CE sertifikalı, ayarlanabilir kanatlı hücreli aksiyel fanlar. 25mm alev yürütmez cam yünü izoleli (M0) yüksek kalite galvaniz çelik sacdan mamul fan gövdesi.

Tüm modellerde preslenmiş çelikten fan gövdesine sabitlenmiş yüksek kalite alüminyum döküm kanatlar bulunmaktadır..


Motor

Modele bağlı olarak;

- 4 veya 6 kutuplu trifaze motorlu,

- 4/8 veya 6/12 kutuplu trifaze çift devir motorlu.

F400-120 ve F300-120 motorlar IP55, H sınıfı yalıtımlıdır.


Elektrik girişi:

Trifaze 230/400V-50Hz, 3kW’a kadar.

Trifaze 400V-50Hz, daha yüksek güçte ve çift devirli motorlar.

(Özellikler tablosuna bakınız).


Ek Bilgi

Standart hava yönü: A tipi (motordan kanada).

Özellikler

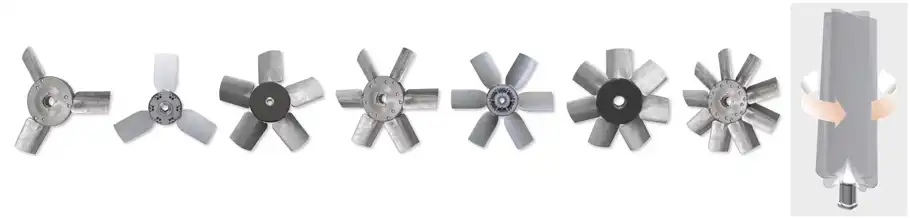

  • 3, 5, 6, 7 ve 9 kanatlı ve ayarlanabilir açılı fan rotorları her türlü performans isteklerini karşılayacak uygun seçim olanağı vermektedir

  • S1 ve S2 uyumlu motor
    F400-120 veya F300-120 sertifikalı motorlar sürekli çalışma (S1) ve acil durumlar (S2) için uygundur.

  • Korozyon dayanımı
    Gövde galvaniz çelik sacdan mamuldür. Gövde tasarımı, yan panellerin çıkarılarak motor ve pervaneye ulaşılmasına imkan sağlar.

  • Kolay montaj
    Sağlam alt kaide, sağlam bir montaj sağlar (900’den 1250’e kadar modeller)

  • Pervane dinamik olarak dengelenmiştir
    Pervane, ISO 1940’a uygun olarak dinamik balanslanmıştır. Bu sayede titreşimsiz bir çalışma sağlanır

  • Geniş kanat tasarımı: daha yüksek basınç
    En yüksek verimi elde etmek için geniş kanat tasarımı. Konfigürasyon 1: 400’den 800-6’ya modeller. Konfigürasyon 2: 800-9’dan 1250’ye modeller.

Dokümanlar
  • KATALOG CHGT
  • KULLANIM KLAVUZU CHGT
  • ELEKTRİK BAĞLANTI ŞEMASI CHGT
  • ELEKTRİK BAĞLANTI ŞEMASI - ÇİFT DEVİRLİ MOTOR CHGT
